Activiti7工作流

概述

工作流就是用来应对流程经常变动的情况，例如请假审批流程，如果使用硬编码方式实现审批流程就会非常被动，因为审批流程可能会经常变动，如果使用硬编码方式实现，如果流程一变动那编写的代码流程就要随着变动，所以直接使用硬编码实现流程是非常不明智的选择。使用工作流就是为了让我们写的代码能以不变应万变。

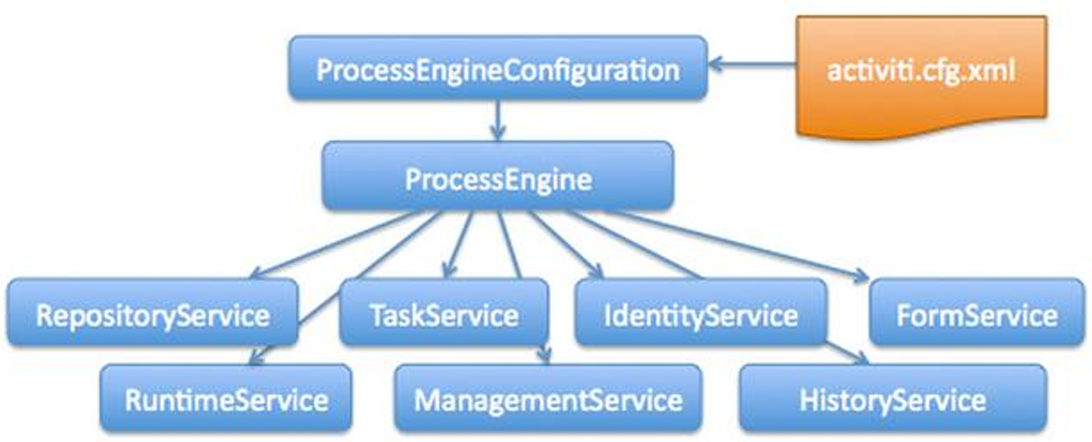

activiti 架构图

在新版本中，我们通过实验可以发现IdentityService，FormService两个Serivce都已经删除了。 所以后面我们对于这两个Service也不讲解了，但老版本中还是有这两个Service。

activiti.cfg.xml文件：配置信息，例如连接数据库等，可以通过编程式实现

ProcessEngineConfiguration接口：用于读取 activiti.cfg.xml配置文件

Service接口：用于对流程进行管理，其中前4个是最长用的

• RepositoryService——activiti的资源管理类
• RuntimeService——activiti的流程运行管理类
• TaskService——activiti的任务管理类
• HistoryService——activiti的历史管理类
• ManagerService——activiti的引擎管理类

基本使用

添加依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter</artifactId>
    <exclusions>
        <exclusion>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-logging</artifactId>
        </exclusion>
    </exclusions>
</dependency>
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-security</artifactId>
</dependency>
<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.1.0.M6</version>
    <exclusions>
        <exclusion>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
        </exclusion>
    </exclusions>
</dependency>
<!-- druid 连接池管理 -->
<dependency>
    <groupId>com.alibaba</groupId>
    <artifactId>druid-spring-boot-starter</artifactId>
</dependency>
<!-- mySQL数据库驱动包管理 -->
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
</dependency>
<!-- mybatis plus 集成Spring Boot启动器 -->
<dependency>
    <groupId>com.baomidou</groupId>
    <artifactId>mybatis-plus-boot-starter</artifactId>
</dependency>

配置activiti数据库连接源

@Configuration
public class ActivitiConfig {

    @Bean
    @Autowired
    public ProcessEngineConfiguration processEngineConfiguration(DataSource dataSource){
        StandaloneProcessEngineConfiguration spec = new StandaloneProcessEngineConfiguration();
        spec.setDataSource(dataSource);
        spec.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        return spec;
    }

}

测试，看ProcessEngine是否为空

@Component
public class MyTest {
    @Autowired
    ProcessEngine processEngine;

    public void run(){
        System.out.println(processEngine);
    }
}

运行成功后，数据库中就会创建25张表

Activiti 的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API对
应。
ACT_RE_: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，
规则，等等）。
ACT_RU_: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，
等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删
除这些记录。 这样运行时表可以一直很小速度很快。
ACT_HI_: 'HI'表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等
等。
ACT_GE_: GE表示general。通用数据， 用于不同场景下。

安装Activti BPMN visualizer插件来可视化创建BPMN流程图。

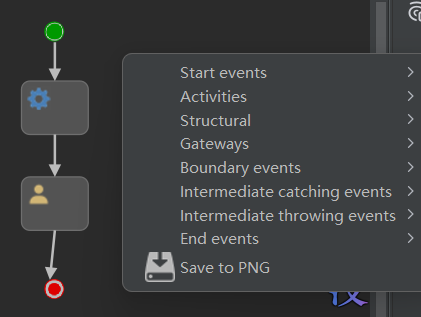

安装后再resources中右键新增New Activiti 6.x BPMN 2.0 file，然后选择创建的xml文件右键选择View BPMN (Activiti) Diagram，就可以在插件中编辑BPMN流程图了

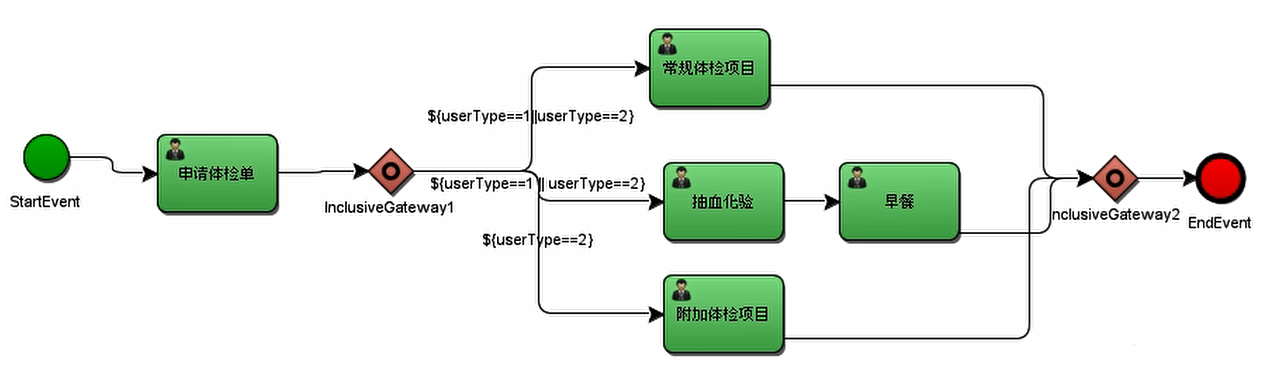

流程图有直接的id，还有流程中的任务有任务名称和执行人等，这些都可以通过界面来编写完成。

定义并部署一个流程

// 1.流程定义部署
// act_ge_bytearray（部署信息）、
// act_re_procdef（流程定义的一些信息）、
// act_re_deployment（流程定义的bmpn文件和png文件）
@Test
public void testProcessEngine(){
    //创建ProcessEngine持久服务，用于写入数据库对象
    RepositoryService repositoryService = processEngine.getRepositoryService();
    Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource("test.bpmn20.xml")
            .addClasspathResource("diagram.png")
            .name("请假审批流程")
            .deploy();
    System.out.println(deployment.getName());
    System.out.println(deployment.getId());

}

创建并启动一个流程实例

//2.启动一个流程实例（多个流程实例【对象实例】对应一个流程定义【类】）
// act_hi_actinst 活动历史表，记录所有活动
// act_hi_identitylink 参与者信息
// act_hi_procinst 流程实例历史表
// act_hi_taskinst 任务历史表，记录所有任务
// act_ru_executin 流程实例执行表
// act_ru_identitylink 任务参与者
// act_ru_task 任务执行表
@Test
public void startProcessInstance(){
    RuntimeService runtimeService = processEngine.getRuntimeService();
    //通过流程定义的key（可以在流程定义的xml中查看id）获取流程实例
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("holidays");
    System.out.println("流程定义id："+processInstance.getProcessDefinitionId());//holidays:1:9c37ad72-434e-11f0-82ce-3cf011eabf6f
    System.out.println("流程部署id："+processInstance.getDeploymentId());//null
    System.out.println("流程实例id："+processInstance.getId());//f9868c91-434e-11f0-ad6a-3cf011eabf6f
    System.out.println("当前活动id："+processInstance.getActivityId());//null
}

查询当前流程的个人任务

//查询当前流程的个人任务
@Test
public void queryPersonalTaskList(){
    // 流程定义key
    String processDefinitionKey = "holidays";
    // 任务负责人
    String assignee = "bob";
    //获取任务服务对象
    TaskService taskService = processEngine.getTaskService();
    //创建一个任务查询
    List<Task> list = taskService.createTaskQuery()
            .processDefinitionKey(processDefinitionKey)
            .includeProcessVariables()
            .taskAssignee(assignee).list();

    for (Task task : list) {
        System.out.println("----------------------------");
        System.out.println("流程实例id：" + task.getProcessInstanceId());//f9868c91-434e-11f0-ad6a-3cf011eabf6f
        System.out.println("任务id：" + task.getId());//f98be3c5-434e-11f0-ad6a-3cf011eabf6f
        System.out.println("任务负责人：" + task.getAssignee());//bob
        System.out.println("任务名称：" + task.getName());//填写请假申请
    }
}

完成一个流程中的某个任务

//完成个人实例任务
//act_hi_actinst 已完成的活动信息和下一个待完成的任务
//act_hi_identitylink 参与者
//act_hi_taskinst 任务实例
//act_ru_executin 执行表
//act_ru_identitylink 参与者信息
// act_ru_task 任务
@Test
public void completTask(){
    // 流程定义key
    String processDefinitionKey = "holidays";
    // 任务负责人
    String assignee = "bob";
    //获取任务服务对象
    TaskService taskService = processEngine.getTaskService();
    //创建一个任务查询
    List<Task> list = taskService.createTaskQuery()
            .processDefinitionKey(processDefinitionKey)
            .includeProcessVariables()
            .taskAssignee(assignee).list();
    for (Task task : list) {
        System.out.println("----------------------------");
        System.out.println("流程实例id：" + task.getProcessInstanceId());//f9868c91-434e-11f0-ad6a-3cf011eabf6f
        System.out.println("任务id：" + task.getId());//f98be3c5-434e-11f0-ad6a-3cf011eabf6f
        System.out.println("任务负责人：" + task.getAssignee());//bob
        System.out.println("任务名称：" + task.getName());//填写请假申请
    }
    //todo做别的一些事，例如保存填写信息等
    //完成当前任务
    taskService.complete(list.get(1).getId());//f98be3c5-434e-11f0-ad6a-3cf011eabf6f
    System.out.println("完成任务id："+list.get(1).getId());

}

删除成功部署的流程，会删除所有有关的流程部署表

//删除已经成功部署的流程定义
@Test
public void deleteDeployment(){
    RepositoryService repositoryService = processEngine.getRepositoryService();
    //流程删除分为两种：普通删除、级联删除，通过第二个参数区别，fasle为普通删除，true为级联删除
    //如果该流程定义下没有正在运行的流程，则可以用普通删除
    /*如果该流程定义下存在已经运行的流程，使用普通删除报错，可用级联删除方法将流程及相关
    记录全部删除。项目开发中使用级联删除的情况比较多，删除操作一般只开放给超级管理员使
    用。*/
    repositoryService.deleteDeployment("9c109d6f-434e-11f0-82ce-3cf011eabf6f",true);
    repositoryService.deleteDeployment("4120dca9-4351-11f0-b9ba-3cf011eabf6f",true);
    repositoryService.deleteDeployment("e858dbf3-4369-11f0-a74e-3cf011eabf6f",true);
    System.out.println("级联删除部署的流程—————成功");
}

进阶使用

流程实例（Businesskey）

参与者（可以是用户也可以是程序）按照流程定义内容发起一个流程，这就是一个流程实例，是动态的，流程实例就相当于类中的的实例一样。

流程定义部署在activiti后，就可以在系统中通过activiti去管理该流程的执行，执行流程表示流 程的一次执行。比如部署系统请假流程后，如果某用户要申请请假这时就需要执行这个流程，如果 另外一个用户也要申请请假则也需要执行该流程，每个执行互不影响，每个执行是单独的流程实例。

启动流程实例并指定业务表示（ Businesskey）

启动流程实例时，指定的businesskey，就会在act_ru_execution #流程实例的执行表中存储businesskey。

//2.启动一个流程实例（多个流程实例【对象实例】对应一个流程定义【类】）
// act_hi_actinst 活动历史表，记录所有活动
// act_hi_identitylink 参与者信息
// act_hi_procinst 流程实例历史表
// act_hi_taskinst 任务历史表，记录所有任务
// act_ru_executin 流程实例执行表
// act_ru_identitylink 任务参与者
// act_ru_task 任务执行表
@Test
public void startProcessInstance(){
    RuntimeService runtimeService = processEngine.getRuntimeService();
    //通过流程定义的key（可以在流程定义的xml中查看id）和Businesskey（业务id）获取流程实例，其中业务id可以是请假单的具体内容表的id，方便后面去查看请假单具体内容
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("holidays","112111");
    System.out.println("流程定义id："+processInstance.getProcessDefinitionId());//holidays:1:9c37ad72-434e-11f0-82ce-3cf011eabf6f
    System.out.println("流程部署id："+processInstance.getDeploymentId());//null
    System.out.println("流程实例id："+processInstance.getId());//f9868c91-434e-11f0-ad6a-3cf011eabf6f
    System.out.println("当前活动id："+processInstance.getActivityId());//null
}

流程实例运行时（getRuntimeService）

流程在运行过程中可以查询流程实例的状态，当前运行结点等信息。

//查询流程实例运行（执行）时的信息
    @Test
    public void queryProcessRuntimeInfoList(){
        // 流程定义过程key
        String processDefinitionKey = "holidays";
        RuntimeService runtimeService = processEngine.getRuntimeService();
        List<ProcessInstance> list = runtimeService.createProcessInstanceQuery()
                .processDefinitionKey(processDefinitionKey)
                .list();
        for (ProcessInstance processInstance : list) {
            System.out.println("----------------------------");
            System.out.println("流程实例id：" + processInstance.getProcessInstanceId());
            System.out.println("所属流程定义id："+processInstance.getProcessDefinitionId());
            System.out.println("是否执行完成：" + processInstance.isEnded());
            System.out.println("是否暂停：" + processInstance.isSuspended());
            System.out.println("当前活动标识：" + processInstance.getActivityId());
            System.out.println("Businesskey（外部系统业务id）："+processInstance.getBusinessKey());
        }
    }

流程挂起与激活

操作流程实例对象，针对单个流程执行挂起操作，某个流程实例挂起则此流程不再继续执行，完成 该流程实例的当前任务将报异常。

1.流程定义挂起与激活

操作流程定义为挂起状态，该流程定义下边所有的流程实例全部暂停： 流程定义为挂起状态该流程定义将不允许启动新的流程实例，同时该流程定义下所有的流程实例将 全部挂起暂停执行

//流程定义的挂起与激活
@Test
public void suspendOrActivateProcessDefinition(){
    String processDefinitionId="holidays:1:da0c89d0-4373-11f0-9533-3cf011eabf6f";
    String processDefinitionKey="";
    RepositoryService repositoryService = processEngine.getRepositoryService();
    //获取流程定义对象
    ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
            .processDefinitionId(processDefinitionId)
            .singleResult();
    //查看是否时挂起状态
    boolean suspended = processDefinition.isSuspended();
    if (suspended){
        //流程定义id、全部激活（该流程定义下的所有实例）、激活日期
        repositoryService.activateProcessDefinitionById(processDefinitionId,true,null);
    }else {
        //流程定义id、全部挂起（该流程定义下的所有实例）、挂起日期
        repositoryService.suspendProcessDefinitionById(processDefinitionId,true,null);
    }
}

2.流程实例挂起与激活

操作流程实例对象，针对单个流程执行挂起操作，某个流程实例挂起则此流程不再继续执行，完成 该流程实例的当前任务将报异常。

//流程定义的挂起与激活
@Test
public void suspendOrActivateProcessInstance(){
    String processInstanceId="670586b7-4377-11f0-abfe-3cf011eabf6f";
    String processInstanceKey="";
    RuntimeService runtimeService = processEngine.getRuntimeService();
    ProcessInstance processInstance = runtimeService.createProcessInstanceQuery()
            .processInstanceId(processInstanceId)
            .singleResult();

    //查看是否时挂起状态
    boolean suspended = processInstance.isSuspended();
    if (suspended){
        //流程实例id
        runtimeService.activateProcessInstanceById(processInstanceId);
        System.out.println("流程实例激活成功！流程实例id："+processInstanceId);
    }else {
        //流程实例id
        runtimeService.suspendProcessInstanceById(processInstanceId);
        System.out.println("流程实例挂起成功！流程实例id："+processInstanceId);
    }

}

分配任务负责人（流程变量）

1.固定分配

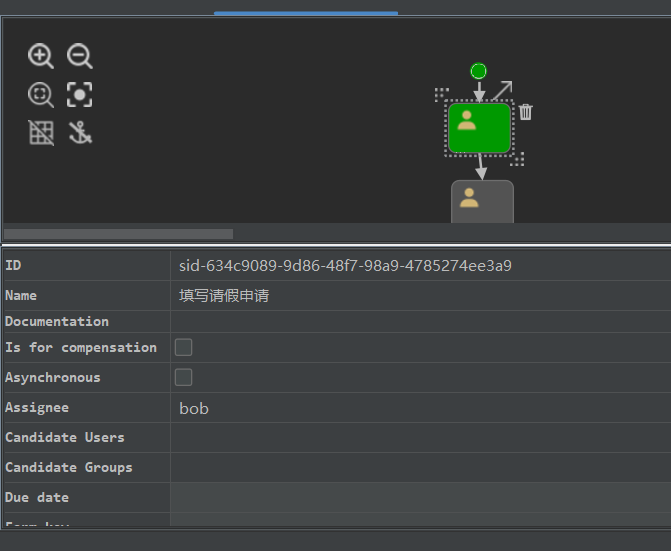

在业务建模时指定固定的任务负责人，在基本使用章节，我们就是使用的固定分配。在properties 视图中，填写Assignee项为任务负责人。由于固定分配方式，任务只管一步一步执行任务，执行到每一个任务将按照 bpmn 的配置去分配任 务负责人，所以该方式属于硬编码不够灵活（不推荐使用）

2.表达式分配

1）UEL 表达式

Activiti 使用 UEL表达式，UEL是java EE6规范的一部分，UEL（Unified Expression Language）即统一表达式语言，activiti支持两个UEL表达式：UEL-value和UEL-method。

UEL-value：{userId}、{username}

UEL-method：${user.id}，通过getter方法获取值。

UEL-method与UEL-value结合：${userService.getUserNameById(userId)}

其他：基础类型、bean、list、array和map

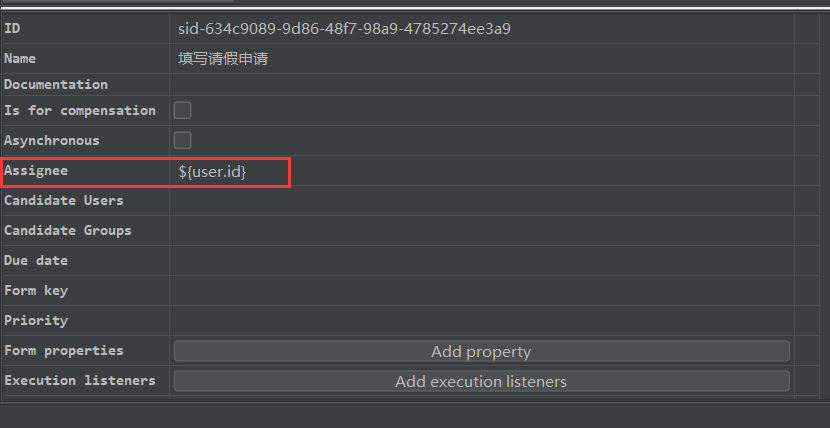

2）使用流程变量设置值

在启动流程实例时设置流程变量

//使用流程变量设置值
@Test
public void startProcessInstance(){
    RuntimeService runtimeService = processEngine.getRuntimeService();
    HashMap<String, Object> variables = new HashMap<>();
    User user = new User();
    user.id=594000L;
    user.username="gc";
    variables.put("user",user);
    //通过流程变量设置值
    runtimeService.startProcessInstanceByKey("holidays",variables);
    System.out.println("开启流程实例成功！");
}

流程变量

在分配任务负责人章节已经使用过流程变量了，这里要详细介绍下流程变量

流程变量在activiti中是一个非常重要的角色，流程运转有时需要靠流程变量，业务系统和activiti 结合时少不了流程变量，流程变量就是activiti在管理工作流时根据管理需要而设置的变量。 比如在请假流程流转时如果请假天数大于3天则由总经理审核，否则由人事直接审核，请假天 数就可以设置为流程变量，在流程流转时使用。

如果将pojo存储到流程变量中，必须实现序列化接口serializable，为了防止由于新增字段无 法反序列化，需要生成serialVersionUID。

1.流程变量作用域

流程变量的作用域默认是一个流程实例(processInstance)，也可以是一个任务(task)或一个执行实例 (execution)，这三个作用域流程实例的范围最大，可以称为global变量

global 变量中变量名不允许重复，设置相同名称的变量，后设置的值会覆盖前设置的变量值。 Local变量由于在不同的任务或不同的执行实例中，作用域互不影响，变量名可以相同没有影响。 Local变量名也可以和global变量名相同，没有影响。

2.流程变量使用方法

1）设置流程变量：在流程可视化插件中设置或者在生成的xml中设置

2）通过UEL表达式使用流程变量

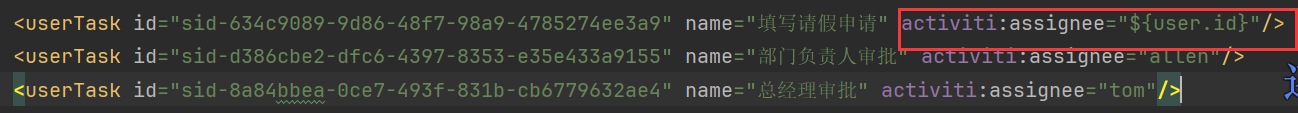

• 可以在assignee处设置UEL表达式，表达式的值为任务的负责人 比如：${assignee}，assignee 就是一个流程变量名称

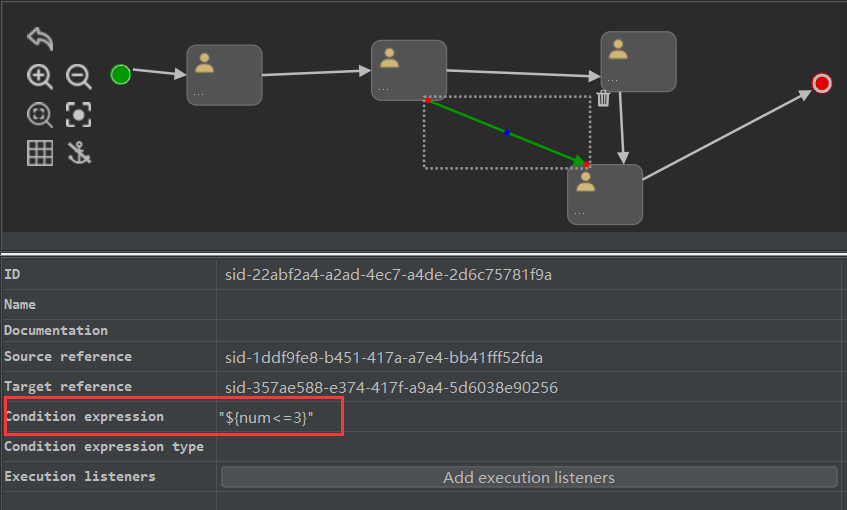

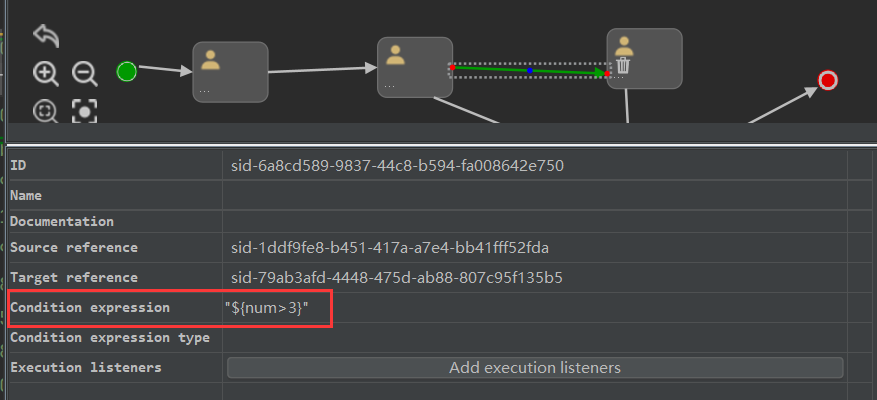

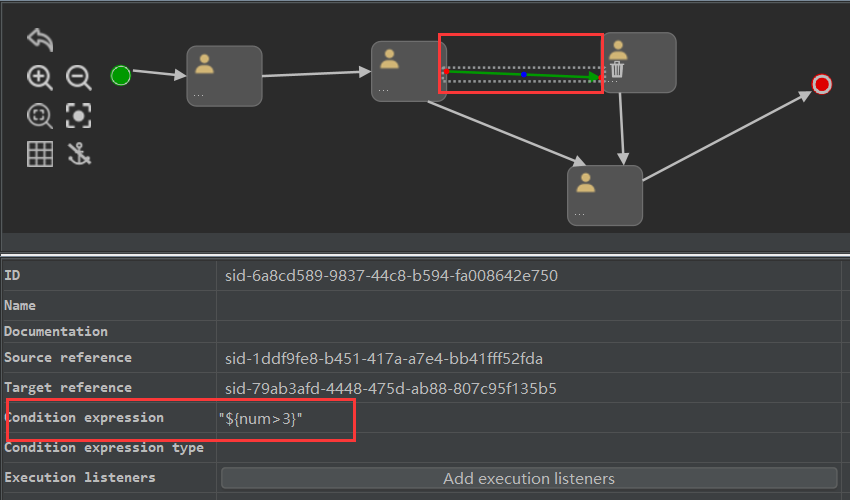

• 在连线上设置UEL表达式，决定流程走向 比如：{price>=10000}和{price<10000}: price 就是一个流程变量名称，uel表达式结果类型为 布尔类型

使用Global （全局）变量控制流程

所谓全局变量其实就是在启动流程时设置的变量，前面我们设置都是全局变量

现在需要根据申请的请假天数来决定是否交由总经理审批，当请假天数小于等于3天时，部门负责人审核完成后直接交由认识部存档入库，当请假天数大于3天时，除了部门负责人审核外还需总经理审批，总经理审核完之后才交由认识部存档入库。

启动流程时设置变量值

// 启动流程时设置变量值
@Test
public void startProcessInstance() {
    String processDefinitionId="holidays2:1:ce496e69-43ac-11f0-80b4-3cf011eabf6f";
    String processDefinitionKey="holidays2";
    //外部业务id（比如可以是填写的申请表id，或者申请人id，或者外部业务的流程id）
    String businessKey="formId_11991";
    RuntimeService runtimeService = processEngine.getRuntimeService();
    HashMap<String, Object> variables = new HashMap<>();
    variables.put("username", "gc");
    variables.put("num",10);
    // 通过流程变量设置值
    // runtimeService.startProcessInstanceByKey("holidays", variables);
    // ProcessInstance processInstance
    //         = runtimeService.startProcessInstanceById(processDefinitionId,businessKey,variables);
    //通过startProcessInstanceByKey开启流程实例（过程实例），使用的是最新版的流程定义版本
    ProcessInstance processInstance
            = runtimeService.startProcessInstanceByKey(processDefinitionKey,businessKey,variables);
    System.out.println("开启流程实例成功！");
    System.out.println("ProcessInstanceId："+processInstance.getId());
    System.out.println("ProcessDefinitionId："+processInstance.getProcessDefinitionId());
    System.out.println("ProcessDefinitionKey："+processInstance.getProcessDefinitionKey());
    System.out.println("DeploymentId:"+processInstance.getDeploymentId());
    System.out.println("getBusinessKey："+processInstance.getBusinessKey());
    System.out.println("getName："+processInstance.getName());
    System.out.println("getActivityId()："+processInstance.getActivityId());
}

完成任务时设置变量值

//任务id
String taskId = "";
TaskService taskService = processEngine.getTaskService();
Holiday holiday = new Holiday();
holiday.setNum(4);
// 定义流程变量
Map<String, Object> variables = new HashMap<String, Object>();
//变量名是holiday，变量值是holiday对象
variables.put("holiday", holiday);
taskService.complete(taskId, variables);

通过当前流程实例设置

//当前流程实例执行 id，通常设置为当前执行的流程实例
  String executionId="2601";

  RuntimeService runtimeService = processEngine.getRuntimeService();
  Holiday holiday = new Holiday();
  holiday.setNum(3);

  //通过流程实例 id设置流程变量
  runtimeService.setVariable(executionId, "holiday", holiday);

  //一次设置多个值
  //runtimeService.setVariables(executionId, variables)

通过当前任务设置

//当前待办任务id
String taskId="1404";

TaskService taskService = processEngine.getTaskService();
Holiday holiday = new Holiday();
holiday.setNum(3);
//通过任务设置流程变量
taskService.setVariable(taskId, "holiday", holiday);
//一次设置多个值
//taskService.setVariables(taskId, variables)

使用变量时影响的相关表

SELECT * FROM act_ru_variable #当前流程变量表
记录当前运行流程实例可使用的流程变量，包括 global和local变量
Id_：主键_
Type_：变量类型
Name_：变量名称
Execution_id_：所属流程实例执行id，global和local变量都存储
Proc_inst_id_：所属流程实例id，global和local变量都存储
Task_id_：所属任务id，local变量存储 _
Bytearray_：serializable类型变量存储对应act_ge_bytearray表的id
Double_：double类型变量值 Long_：long类型变量值
Text_：text类型变量值
SELECT * FROM act_hi_varinst #历史流程变量表 记录所有已创建的流程变量，包括 global和local变量 字段意义参考当前流程变量表。

使用local流程变量

1.任务办理时设置

任务办理时设置local流程变量，当前运行的流程实例只能在该任务结束前使用，任务结束该变量无 法在当前流程实例使用，可以通过查询历史任务查询。

//任务id
String taskId = "";

TaskService taskService = processEngine.getTaskService();
// 定义流程变量
Map<String, Object> variables = new HashMap<String, Object>();
Holiday holiday = new Holiday ();
holiday.setNum(3);
// 定义流程变量
Map<String, Object> variables = new HashMap<String, Object>();
//变量名是holiday，变量值是holiday对象
variables.put("holiday", holiday);
// 设置local变量，作用域为该任务
taskService.setVariablesLocal(tasked, variables);
taskService.complete(taskId);

2.通过当前任务设置

//当前待办任务id
String taskId="1404";
TaskService taskService = processEngine.getTaskService();
Holiday holiday = new Holiday ();
holiday.setNum(3);
//通过任务设置流程变量
taskService.setVariableLocal(taskId, "holiday", holiday);
//一次设置多个值
//taskService.setVariablesLocal(taskId, variables)

候选人（Candidate-users）

在流程定义中在任务结点的assignee固定设置任务负责人，在流程定义时将参与者固定设置 在.bpmn文件中，如果临时任务负责人变更则需要修改流程定义，系统可扩展性差。 针对这种情况可以给任务设置多个候选人，可以从候选人中选择参与者来完成任务

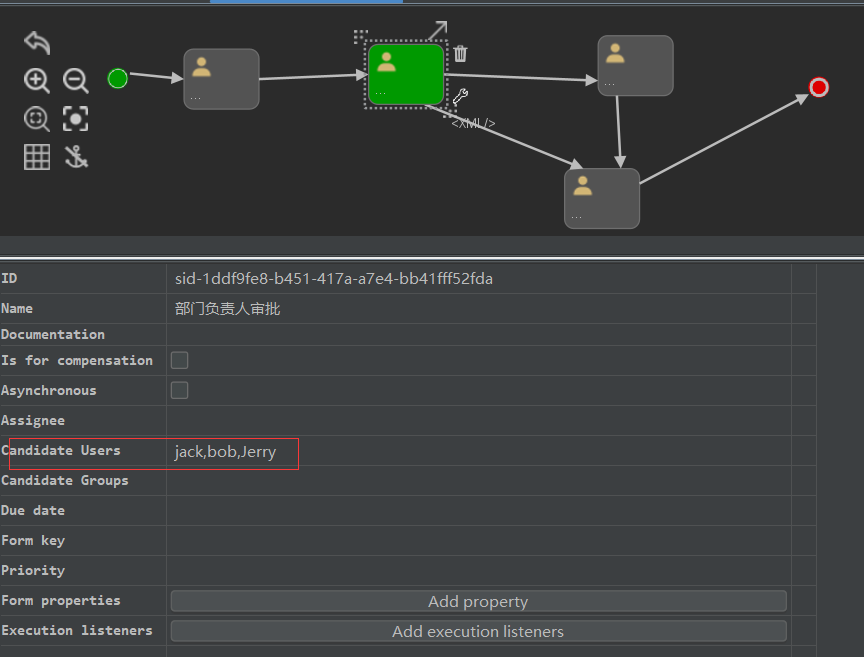

在流程图中任务节点的配置中设置candidate-users(候选人)，多个候选人之间用逗号分开

候选人办理组任务的主要步骤

第一步：候选人查询组任务，指定候选人，查询该候选人当前的待办任务，所有候选人都能查到该任务，候选人不能直接办理任务，需要候选人拾取组任务后，组任务变成个人任务，候选人就变成了该任务的负责人。

第二步：候选人拾取(claim)任务，将候选人的组任务，变成个人任务，此时候选人就变成了该任务的负责人。如果拾取后不想办理该任务？ 需要将已经拾取的个人任务归还到组里边，将个人任务变成了组任务。

第三步：查询个人任务，和之前的一样查询即可

第四步：办理个人任务，和之前一样完成办理即可

候选人查询组任务

taskCandidateUser(candidateUser)

@Test
public void queryGroupTaskList(){
    // 流程定义key
    String processDefinitionKey = "holidays2";
    // 任务候选人, activiti:candidateUsers="jack,bob,Jerry"
    String candidateUser = "jack";
    TaskService taskService = processEngine.getTaskService();
    List<Task> list=null;
    try {
        list= taskService.createTaskQuery()
                .processDefinitionKey(processDefinitionKey)
                .taskCandidateUser(candidateUser)
                .list();
    } catch (Exception e) {
        System.out.println("候选人名单不存在");
    }
    if (list==null){
        return;
    }
    for (Task task : list) {
        System.out.println("任务id："+task.getId());
        System.out.println("任务名字："+task.getName());
        System.out.println("任务负责人："+task.getAssignee());  //负责人结果为空，只有拾取任务后才有值
        System.out.println("外部业务id："+task.getBusinessKey());
        System.out.println("所属实例id："+task.getProcessInstanceId());
    }

}

如果候选人没被security加载，会报错没有找到用户，解决办法可以暂时设置候选人到内存中，设置完后查询就不会报错了

//报错信息：Cause: org.springframework.security.core.userdetails.UsernameNotFoundException:

@Configuration
public class SecurityConfig {
    @Bean
    public UserDetailsService userDetailsService() {
       //这里配置用户信息,这里暂时使用这种方式将用户存储在内存中
       InMemoryUserDetailsManager manager = new InMemoryUserDetailsManager();
       manager.createUser(User.withUsername("jack").password("123456").authorities("activiti").build());
       manager.createUser(User.withUsername("bob").password("123456").authorities("activiti").build());
       manager.createUser(User.withUsername("Jerry").password("123456").authorities("activiti").build());
       return manager;
    }
}

候选人拾取(claim)任务

taskService.claim(taskId, user)

将候选人的组任务，变成个人任务，此时候选人就变成了该任务的负责人，此时查询组任务将查不到

//拾取任务
@Test
public void claimTask(){
    TaskService taskService = processEngine.getTaskService();
    //要拾取的任务id
    String taskId = "600c90d3-441a-11f0-9be4-3cf011eabf6f";
    //任务候选人id
    String user = "jack";
    //拾取任务
    //即使该用户不是候选人也能拾取(建议拾取时校验是否有资格)
    //校验该用户有没有拾取任务的资格
    Task task = taskService.createTaskQuery()//
            .taskId(taskId)
            .taskCandidateUser(user)//根据候选人查询
            .singleResult();
    if(task!=null){
        taskService.claim(taskId, user);
        System.out.println("任务拾取成功");
    }
}

任务负责人归还组任务

将任务负责人设置为null即可

如果个人不想办理该组任务，可以归还组任务，归还后该用户不再是该任务的负责人

// 归还组任务，由个人任务变为组任务，还可以进行任务交接
@Test
public void setAssigneeToGroupTask() {
    // 查询任务使用TaskService
    TaskService taskService = processEngine.getTaskService();
    // 当前待办任务
    String taskId = "600c90d3-441a-11f0-9be4-3cf011eabf6f";
    // 任务负责人
    String userId = "jack";

    // 校验userId是否是taskId的负责人，如果是负责人才可以归还组任务
    Task task = taskService.createTaskQuery().taskId(taskId)
            .taskAssignee(userId).singleResult();
    if (task != null) {
        // 如果设置为null，归还组任务,该 任务没有负责人
        taskService.setAssignee(taskId, null);
        System.out.println("归还组任务成功");
    }
}

负责人任务交接

直接设置任务负责人即可

任务交接,任务负责人将任务交给其它候选人办理该任务

//交接任务给其他候选人
@Test
public void setAssigneeToCandidateUser() {
    // 查询任务使用TaskService
    TaskService taskService = processEngine.getTaskService();
    // 当前待办任务
    String taskId = "600c90d3-441a-11f0-9be4-3cf011eabf6f";
    // 任务负责人
    String userId = "jack";

    // 校验userId是否是taskId的负责人，如果是负责人才可以归还组任务
    Task task = taskService.createTaskQuery().taskId(taskId)
            .taskAssignee(userId).singleResult();

    if (task != null) {
        // 将此任务交给其它候选人办理该 任务
        String candidateuser = "bob";
        // 根据候选人和组任务id查询，如果有记录说明该 候选人有资格拾取该任务，无法实现，因为拾取任务后组任务无法查询到
        // Task task2 = taskService.createTaskQuery().taskId(taskId)
        //         .taskCandidateUser(candidateuser).singleResult();
        taskService.setAssignee(taskId, candidateuser);
        System.out.println("交接任务成功");
    }
}

影响的数据库表

SELECT * FROM act_ru_task #任务执行表，记录当前执行的任务，由于该任务当前是组任务，所有 assignee为空，当拾取任务后该字段就是拾取用户的id

SELECT * FROM act_ru_identitylink #任务参与者，记录当前参考任务用户或组，当前任务如果设置 了候选人，会向该表插入候选人记录，有几个候选就插入几个

于act_ru_identitylink对应的还有一张历史表act_hi_identitylink，向act_ru_identitylink插入记录的同 时也会向历史表插入记录。任务完成

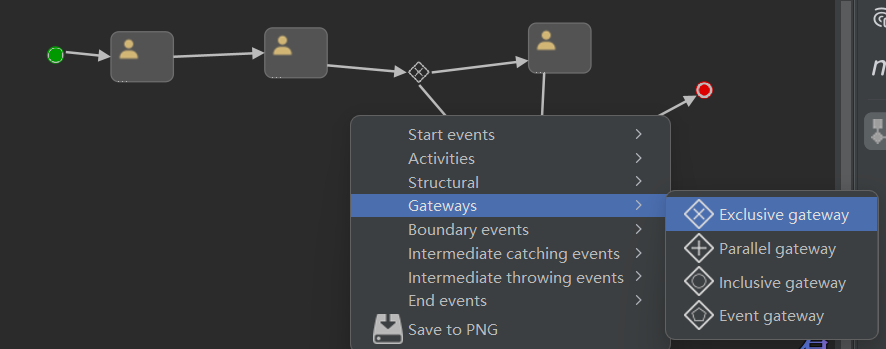

网关（gateway）

之前使用流程变量已经可以实现分支判断了，但是里面还存在一些问题，例如num为空的情况，这时候流程就会出错，为了解决这个问题，就可以使用网关，网关可以保证整个流程分支的保底策略，从而避免流程执行分支判断时出现意外情况。

排他网关（Exclusive gateway）

排他网关（也叫异或（XOR）网关，或叫基于数据的排他网关），用来在流程中实现决策。 当流程 执行到这个网关，所有分支都会判断条件是否为true，如果为true则执行该分支， 注意，排他网关只会选择一个为true的分支执行。(即使有两个分支条件都为true，排他网关也会只选择一条分支去执行，如果所有分支条件都不是true，报错) ，如果不使用网关则流程直接结束

并行网关（ParallelGateway）

并行网关允许将流程分成多条分支，也可以把多条分支汇聚到一起，并行网关的功能是基于进 入和外出顺序流的：

• fork分支： 并行后的所有外出顺序流，为每个顺序流都创建一个并发分支。
• join汇聚： 所有到达并行网关，在此等待的进入分支， 直到所有进入顺序流的分支都到达以后， 流程就会通 过汇聚网关。

注意，如果同一个并行网关有多个进入和多个外出顺序流， 它就同时具有分支和汇聚功能。 这时， 网关会先汇聚所有进入的顺序流，然后再切分成多个并行分支。

与其他网关的主要区别是，并行网关不会解析条件。 即使顺序流中定义了条件，也会被忽略。

财务结算和入库是两个execution分支，在act_ru_execution表有两条记录分别是财务结算和入库， act_ru_execution还有一条记录表示该流程实例。 待财务结算和入库任务全部完成，在汇聚点汇聚，通过parallelGateway并行网关。 并行网关在业务应用中常用于会签任务，会签任务即多个参与者共同办理的任务。

包含网关（Inclusive gateway）

包含网关可以看做是排他网关和并行网关的结合体。 和排他网关一样，你可以在外出顺序流上 定义条件，包含网关会解析它们。 但是主要的区别是包含网关可以选择多于一条顺序流，这和并行网关一样。

包含网关的功能是基于进入和外出顺序流的：

• 分支： 所有外出顺序流的条件都会被解析，结果为true的顺序流会以并行方式继续执行， 会为每个顺序流创建一个分支。
• 汇聚： 所有并行分支到达包含网关，会进入等待状态， 直到每个包含流程token的进入顺序流的分支都到达。 这是与并行网关的最大不同。换句话说，包含网关只会等待被选中执行了的进入顺序流。 在 汇聚之后，流程会穿过包含网关继续执行。

企业体检流程，公司全体员工进行常规项检查、抽血化验，公司管理层除常规检查和抽血化验还要 进行附加项体检。

员工类型： 通过流程变量userType来表示，如果等于1表示普通员工，如果等于2表示领导，通过包含网关的每个分支的连线上设置condition条件。

总结

Activiti工作流引擎相当于一个service层的服务，它提供了对外的调用service接口，一个流程包含：

1. 流程定义：就是使用BPMN工具来绘制流程图，包含里面的分支判断变量等，最后生成BPMN流程xml文件
2. 流程部署：将定义好的流程xml文件上传到activiti服务中，然后调用接口RepositoryService的Deployment对象来进行解析和部署一个流程定义，引擎会自动操作数据库表进行数据持久化。
3. 启动流程实例开启任务：通过调用接口runtimeService.startProcessInstance*()方法启动一个流程实例，在启动流程实例时应当对分支判断变量值进行赋值、对流程任务负责人进行赋值、对传入的外部业务id进行赋值等。
4. 查询流程进展和当前任务：通过接口RuntimeService来查询流程和任务数据，这个适用于展示给前端的数据
5. 完成任务：通过调用taskService.complete()方法来完成具体的任务

因为Activiti工作流引擎相当于一个service层的服务，所以我们还需要对它进一步封装让它对外提供http服务，最终形成一个独立的微服务供外部服务调用，当然还有一些特别的功能例如流程节点驳回这些功能，activiti框架并未提供，所以需要自己封装一些方法来实现节点的跳转。
